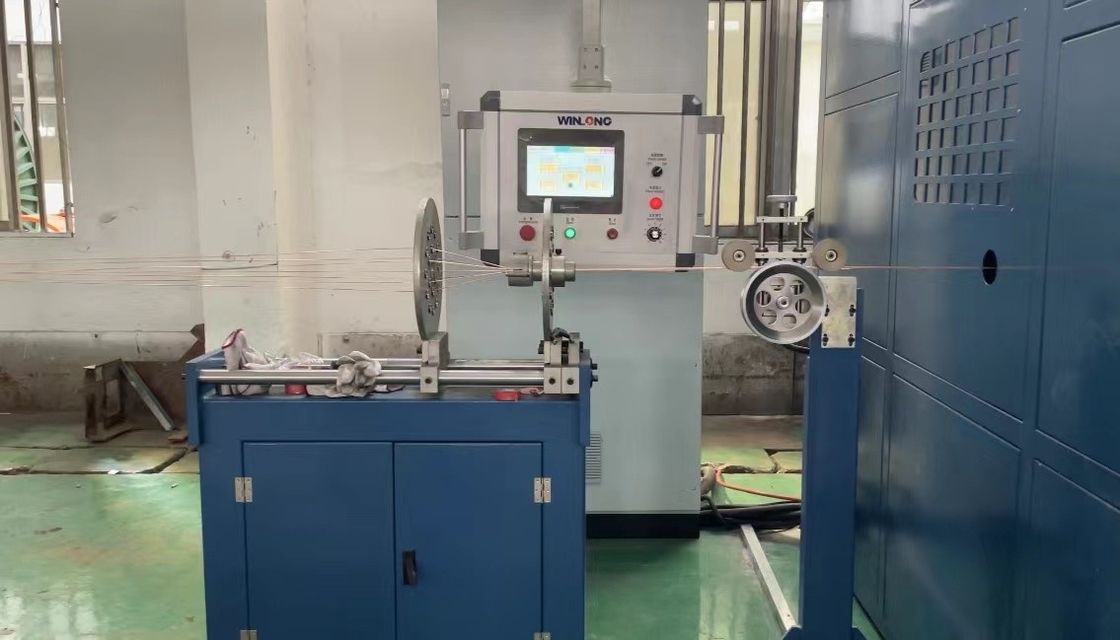

0.08-1.04 мм Электрическая медная проволока с двойным поводом
Техническая спецификация
| Модель |
YL-1600 |
| Диаметр натянутого изделия (мм) |
Макс. Макс.30 |
| Площадь промывочного сечения в мм2 |
16-95 |
| Диаметр впускного проводника (мм) |
1.2-3.6 |
| Диаметр из впускного провода (мм) |
1.0-10.0 |
| Скорость линии (м/мин) |
Макс. Макс.150 |
| Протяжённость промывки (мм) |
60-400 |
| Скорость вращения (о/мин) |
Макс. Макс.500 |
Применение:
Подходит для скручивания медных проводников, проводников из алюминиевого сплава и т. д., а также для скручивания проводов кабельного ядра.
Особенности:
- Машина управляется ПЛК с человеко-машинным интерфейсом. Цифровая технология управления и программирование PLC обеспечивают надежность всей системы управления.Протяженность нити может быть гибко настроена с помощью сенсорного экрана.
- Он использует лук из углеродного волокна, который имеет высокую прочность и легкий вес.
- Системы стрела, тяги и подъема используют независимые двигатели.
- Производственная эффективность двойного скручивающего бандера примерно в 3 раза выше, чем у жесткого струндера.
Описание продукта:
"Электрическая медная проволока с 0,08-1,04 мм" - это специализированное оборудование, используемое в производстве проволоки.Он предназначен для сборки или сбора нескольких электрических медных проводов вместе, чтобы создать кабельМашина специально предназначена для проводов диаметром от 0,08 мм до 1,04 мм.
Механизм "двойного скручивания" в этой машине означает, что она может скручивать провода в двух направлениях одновременно.повышение общей прочности и гибкости провода.
При использовании электрической машины для скрещивания медных проводов медные провода в пределах указанного диаметра вводятся в машину,и машина собирает их вместе без извращения, чтобы создать кучуЭтот процесс скрещивания обычно используется, когда для кабеля необходимо сгруппировать несколько проводов вместе без скручивания, например, в силовых кабелях или кабелях управления, которые имеют параллельные проводники.
Поворачивающиеся компоненты машины собирают провода контролируемым образом, обеспечивая правильное выравнивание и напряжение.формирование более прочной и долговечной структуры.
Электрическая машина для скрещивания медных проводов с функцией двойного скручивания специально разработана для электрических медных проводов,что делает его подходящим для применений, требующих высокой электрической проводимостиВозможности и спецификации машины, такие как диапазон скоростей и пропускная способность провода,может варьироваться в зависимости от конкретного производителя и модели.
Важно отметить, что указанный диаметр проволоки в диапазоне от 0,08 мм до 1,04 мм приведен в качестве примера.Различные машины могут иметь различные диаметры диапазонов и дополнительные функции для удовлетворения конкретных размеров проволоки и производственных требований.
Характеристики производительности:
Машина с односторонним поводом с контурной конструкцией и использует программу PLC + управление скоростью преобразования частоты + пневматическое управление, чтобы обеспечить равномерное напряжение кабеля;для обеспечения стабильности геометрической структуры после изгиба, применяется структура с одним поворотом, а большое колесо рулевого руководства диаметром предназначено для минимизации изгиба и малых потерь;и поперечное движение катушки из проволоки, посредством двойного управления механической связью и электрическим прибором, обеспечить, что блок имеет отличную синхронизацию от четырех состояний запуска, нормальной работы, медленной остановки,и аварийная остановка. Стабильные характеристики; стабильная производительность наклона. Простая работа, чтобы обеспечить отличную производительность продукта.
φ1000мм высадочная односторонняя винтовая машина:
I. Использование оборудования: подходит для прокладки медных проводов с более чем семью проводами, таких как электронные провода, электропроводы, обнаженные медные провода, сетевые провода и т.д.
II. Стоянка крейля (отдельно заряжается)
1) Вертикальный тип (с регулируемым напряжением)
a: он устанавливается на стороне оборудования. он может иметь 12 или 24 головки. платная лотка имеет максимальный наружный диаметр 8′′.
2) Горизонтальный тип (с регулируемым напряжением)
b: он также устанавливается на стороне оборудования. он может иметь 6 или 12 голов. платная лотка имеет наружный диаметр 400-630.
II. Структура проволоки, входящей
1) После оплаты с стойки крейлов, все провода сначала войдут в дистрибьютор
Плита через группу пуль и затем матрица для застрявания.
IV. Использование и параметры оборудования:
Модель справа: оператор обращен спереди, а провода входят в него с правой стороны ().
- Скорость вращения дуговой ленты: Макс: 1800RPM.
- Установка: 11,15 мм - 60,24 мм (может регулироваться по требованию заказчика).
- Расчет длины натяжения: m/min=lay*2/1000*скорость натяжения в минуту
- Направление установки: влево или направо
- Диаметр каждой линии питания: Ø0,16mm-Ø1,0mm
- Площадь наноса: 0,4 mm2-5,5 mm2
- Устройство проволоки: Устройство для установки проволоки с полированными прутками немецкого типа с регулируемым броском поперечного покрытия и расстояния
- Смазка шпинделя: ручная подача жира через смазочный пистолет
- Двигательный мотор: Он состоит из двигателя AC 380V 1400RPM. Двигатель teco для управления 10HP 10HP American Emerson конвертер и может реализовать бесступенчатое регулирование скорости.
- торможение: электромагнитное торможение, которое может осуществлять автоматическое торможение посредством внутреннего и внешнего отключения;
- Защита от отключения: автоматическая остановка и сигнализация при внутреннем и внешнем отключении
- Inching: кнопка на внешней стороне электрической консоли
- Дисплей скорости: тахометр на панели управления
- Электрическое управление: настройка и работа электрических параметров оборудования осуществляется через панель управления.
- Внешняя линия питания: пользователь должен подключить внешнюю линию питания к электрическому шкафу.
- Сигнал тревоги: красный
- Счетчик: шестизначный электронный счетчик
- Электрические элементы: национальные или международные известные бренды
- Подшипники: подшипники, импортируемые с оригинальной упаковкой из Японии и Германии (например, KOYO, NSK и FAG)
- Внутренние аксессуары: национальные или международные известные бренды
- Шум: < 75 дп (измеряется на расстоянии 1000 мм)
- Влажность окружающей среды: ≤ 90% (если она превышает 90%, высушите ее, дуя перед запуском оборудования)
- Температура в мастерской: ≤40°C (если она выше 40°C, то преобразователь подвергается автоматическому защитному запуску)
- Площадь этажа: L3100*W1800*H1700MM
- Цвет корпуса: яблочный зеленый (по запросу клиента)
